| Plaats van herkomst: | China |
|---|---|
| Merknaam: | BWT |
| Certificering: | ISO9001 |

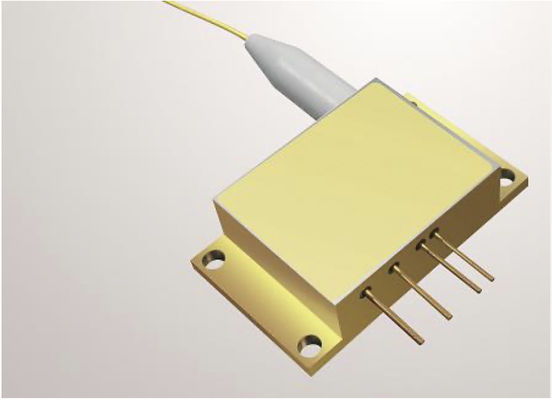

| Modelnummer: | K976AAHRN-27.00W (Standaardproduct) |
| Min. bestelaantal: | 1 Stuk / Stukken |
| Levertijd: | 4-8 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000/jaar |
| Outputmacht: | 27W | Golflengte: | 976nm |
|---|---|---|---|
| Numerieke opening: | 0.22N.A. | Toepassing: | Laser het Pompen |
| koppel bescherming terug: | 1040nm-1200nm | ||
| Hoog licht: | High power laser diodes,de module van de hoge machtslaser |
||
Eigenschappen:
976nm golflengte
27W outputmacht
105µm de diameter van de vezelkern
0.22N.A.
Smalle bandbreedte △λ ≦0.7nm
1040nm-1200nm koppelen bescherming terug
Toepassingen:
Vezellaser het pompen
|
Specificaties (25℃)
|
Symbool
|
Eenheid
|
K976AAHRN-27.00W | |||
| Minimum | Typisch | Maximum | ||||
| Optische Gegevens | CW-output Macht | Po | W | 27 | - | - |
| Centrumgolflengte | λc | NM | 976±0.5 | |||
| Spectrale Breedte (FWHM) | △λ | NM | <0.7 | |||
| Golflengteverschuiving met Temperatuur | △λ/△T | nm/℃ | - | 0,02 | - | |
| Golflengteverschuiving met Stroom | △λ/△A | nm/A | - | 0,03 | - | |
| Elektrogegevens | Elektro-aan-optische Efficiency | PE | % | 48 | - | |
| Drempelstroom | lth | A | - | 0,9 | - | |
| Werkende stroom | snoei | A | - | 12 | 13 | |
| Werkend voltage | Vop | V | - | 4.8 | 6 | |
| Hellingsefficiency | η | W/A | - | 2.5 | - | |
|
Vezelgegevens
|
Kerndiameter | Dcore | μm | - | 105 | - |
| Bekledingsdiameter | Dclad | μm | - | 125 | - | |
| Bufferdiameter | Dbuf | μm | - | 250 | - | |
| Numerieke opening | Na | Na | - | 0,22 | - | |
| Vezellengte | LF | m | - | 1 | - | |
| Diameter van het vezel de Losse Buizenstelsel | - | μm | 0.9mm pvc 15cm | |||
| Minimum Buigende Straal | - | mm | 60 | - | - | |
| Vezelbeëindiging | - | - | - | Niets | - | |
| Terugkoppelingsisolatie | Achterbezinningsgolflengte | λ | NM | 1040-1200 | ||
| Achterbezinningsisolatie | - | dB | - | 30 | - | |
| Anderen | ESD | Vesd | V | - | - | 500 |
| Opslagtemperatuur | Tst | ℃ | -20 | - | 70 | |
| Lood het Solderen Temperaturen | Tls | ℃ | - | - | 260 | |
| Lood het Solderen Tijd | t | seconde | - | - | 10 | |
| Werkende gevaltemperatuur | Bovenkant | ℃ | 25 | - | 30 | |
| Relatieve Vochtigheid | Relatieve vochtigheid | % | 15 | - | 75 | |
