| MOQ: | 1 stuk/Stukken |
| Leveringstermijn: | 4-8 weken |
| Betalingswijze: | T/T |
| Toeleveringskapaciteit: | 100.000/jaar |

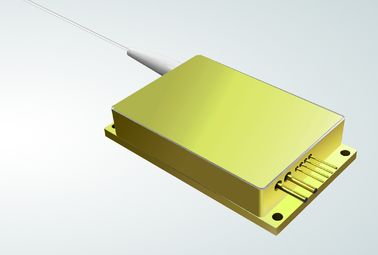

Eigenschappen:
976nm golflengte
50W outputmacht
105µm de diameter van de vezelkern
0.15N.A.
Smalle bandbreedte △λ ≦0.7nm
1040nm-1200nm koppelen bescherming terug
Toepassingen:
Vezellaser het pompen
|
Specificaties (25℃)
|
Symbool
|
Eenheid
|
K976AA5RN-50.0W | |||
| Minimum | Typisch | Maximum | ||||
| Optische Gegevens | CW-output Macht | Po | W | 50 | - | - |
| Centrumgolflengte | λc | NM | 976±0.5 | |||
| Spectrale Breedte (FWHM) | △λ | NM | <0.7 | |||
| Golflengte Gesloten waaier | - | A | (Iop-2) Iop ~ | |||
| Golflengteverschuiving met Temperatuur | △λ/△T | nm/℃ | - | 0,02 | - | |
| Golflengteverschuiving met Stroom | △λ/△A | A/℃ | - | 0,03 | - | |
| Elektrogegevens | Elektro-aan-optische Efficiency | PE | % | 45 | - | |
| Drempelstroom | lth | A | - | 0,9 | - | |
| Werkende stroom | snoei | A | - | 10.5 | 11 | |
| Werkend voltage | Vop | V | - | 12 | 12.5 | |
| Hellingsefficiency | η | W/A | - | 5.3 | - | |
|
Vezelgegevens
|
Kerndiameter | Dcore | μm | - | 105 | - |
| Bekledingsdiameter | Dclad | μm | - | 125 | - | |
| Bufferdiameter | Dbuf | μm | - | 250 | - | |
| Numerieke opening | Na | Na | - | 0,15 | - | |
| Vezellengte | LF | m | - | 2 | - | |
| Diameter van het vezel de Losse Buizenstelsel | - | μm | 0.9mm pvc 180cm | |||
| Minimum Buigende Straal | - | mm | 120 | - | - | |
| Vezelbeëindiging | - | - | - | Niets | - | |
| Terugkoppelingsisolatie | Achterbezinningsgolflengte | λ | NM | 1040-1200 | ||
| Achterbezinningsisolatie | - | dB | - | 30 | - | |
| Anderen | ESD | Vesd | V | - | - | 500 |
| Opslagtemperatuur | Tst | ℃ | -20 | - | 70 | |
| Lood het Solderen Temperaturen | Tls | ℃ | - | - | 260 | |
| Lood het Solderen Tijd | t | seconde | - | - | 10 | |
| Werkende gevaltemperatuur | Bovenkant | ℃ | 25 | - | 30 | |
| Relatieve Vochtigheid | Relatieve vochtigheid | % | 15 | - | 75 | |
|
|
